Arco Interno – Parte 4
Mitigação da ocorrência de arcos internos.
Mitigação dos riscos relativos ao Arco Interno
Relativo à construção do painel

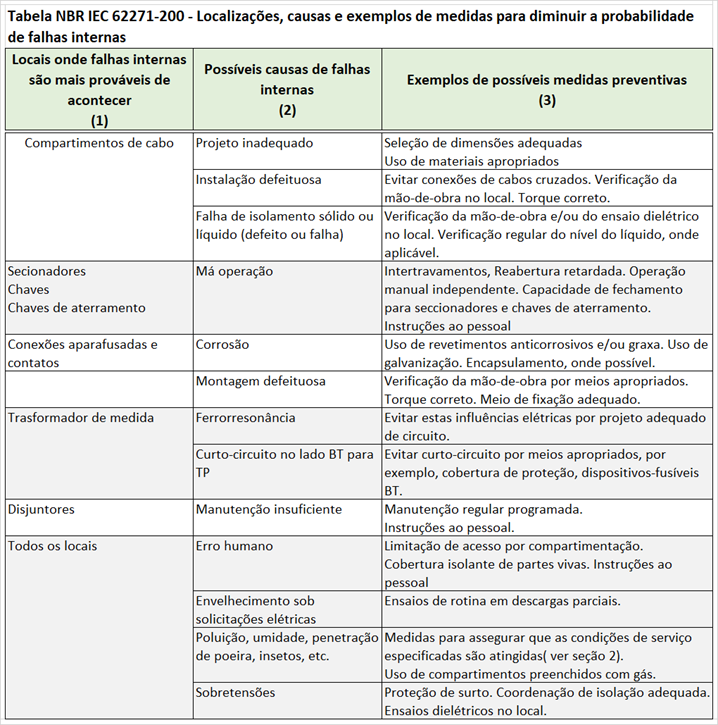

A norma NBR IEC 62271-200 traz uma tabela com recomendações para mitigação da ocorrência de arcos internos, definindo locais mais prováveis de ocorrência de falhas internas, possíveis causas e possíveis medidas preventivas.
Apesar desta tabela estar na norma para painéis de média tensão, os pontos são aplicáveis a painéis de baixa tensão.
Relativo aos requisitos de ensaios e de proteção
Mesmo com a aplicação de todas essas técnicas, o risco de uma falha interna ainda permanece. Dessa forma, outros pontos descritos abaixo podem mitigar os riscos de um arco interno:
Painéis ensaiados:
Torna-se necessária a utilização de painéis com qualidade comprovada por todos os ensaios previstos em suas respectivas normas, e não apenas o ensaio de arco interno. Ensaios dielétricos vão demonstrar a adequação do isolamento; ensaios de curto-circuito vão evidenciar que, em função de um curto-circuito, os barramentos não terão deformações que possam gerar arco interno; ensaios de interrupção vão revelar, além da capacidade do disjuntor, a capacidade do painel de suportar sobre tensões relativas a interrupções de altas correntes. Por fim, o ensaio de arco interno vai demonstrar a adequação do painel à proteção das pessoas do entorno.
Proteções:
Estudos de proteção garantindo os menores tempos de atuação possíveis.
Utilização de relés de detecção de arco, que reduzem significativamente os tempos de detecção e de eliminação do arco.
Utilização de chaves de aterramento rápido, que são mais rápidas que o disjuntor.

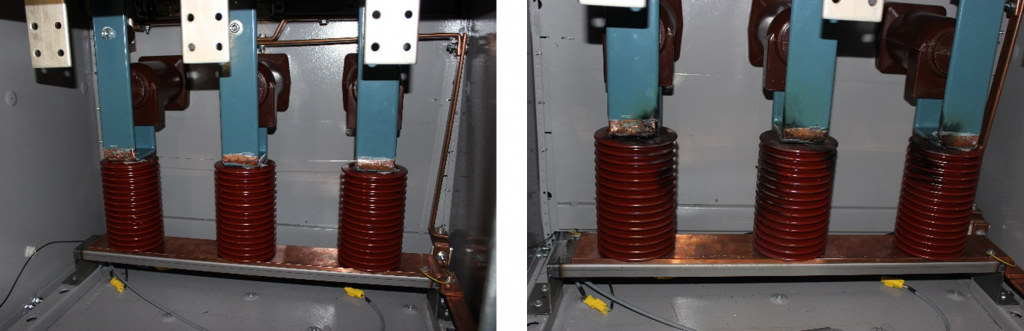

Fotos do antes e do depois do ensaio de arco interno em painel 17,5kV, 50kA (sim) com utilização de chave de aterramento rápido
Fotos do antes e do depois do ensaio de arco interno em painel 17,5kV, 50kA (sim) sem proteção
Relativo às pessoas
Profissionais com utilização de vestimentas especiais para arco elétrico que possuem ATPV. A sigla significa “Arc Thermal Performance Value”, e indica que o tecido confere proteção aos efeitos de um arco elétrico. A recomendação do tipo exato da vestimenta é definida pelo cálculo de energia feito para cada painel, de acordo com suas características, assim como para o valor em calorias por centímetro quadrado que o tecido precisa suportar. Utilização dos demais EPIs necessários ao acesso a uma SE com risco de arco.
Operação e manutenção realizadas somente por pessoal qualificado e habilitado.
Manutenções preditivas e corretivas em dia.
