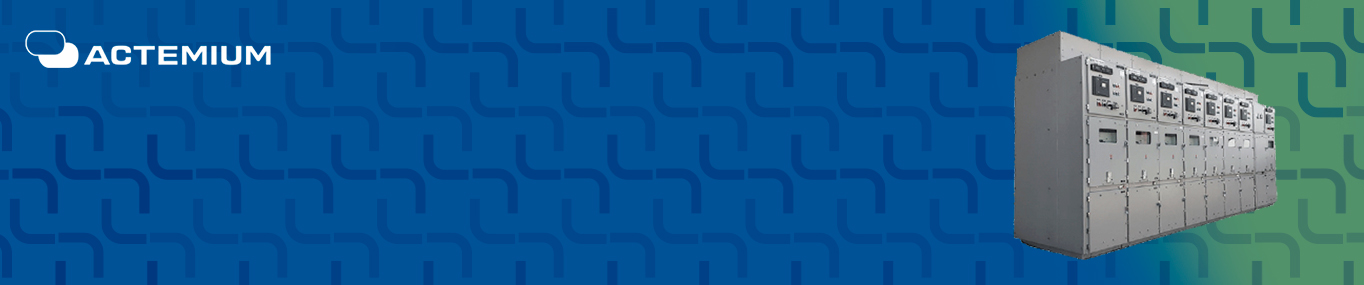

PA4 Actemium

Os cubículos de média tensão da Actemium atendem os mais elevados requisitos de performance e qualidade industrial, sendo totalmente testados conforme a NBR IEC 62271-200, possibilitando o atendimento integral de mercados de energia e indústria. Com praticidade de montagem, instalação, manutenção, o produto atende às necessidades de distribuição, controle e proteção, permitindo expansões futuras.

Os cubículos de média tensão da Actemium modelo PA4 são desenvolvidos para atender tensões até 36 kV, corrente até 4000A e níveis de curto circuito simétrico de 25 kA a 50 kA, seguindo as normas regulamentadoras de segurança (NR’s, em especial a NR10), construção e ensaios conforme requeridos nas normas NBR IEC 62271-1 e NBR IEC 62271-200. O projeto, construção, homologação por ensaios em laboratórios dos cubículos são integralmente desenvolvidas pelo corpo interno da Actemium.

Toda a parte mecânica de chaparia, barramentos montagem eletromecânica e montagem elétrica dos conjuntos de distribuição, controle e proteção em Média Tensão até 36 kV são fabricados em nossa fábrica, que possui capacidade de produção de até 2500 cubículos.  Cada cubículo passa por um rígido controle de produção desde as matérias primas até os testes de rotina de acordo com a norma NBR IEC 62271-200.

Entre em Contato e Saiba Mais:

Características Técnicas e Aplicações

Características Técnicas

Os Cubículos de Média Tensão da Actemium PA4 são fabricados com perfis estruturados em chapas de aço. O processo de pintura é com tinta a pó, eletrostático após preparação de superfície que garante alta resistência e aderência. O setor de caldeiraria fabrica cada peça que na sequência são enviadas para pintura em tinta a pó. Os barramentos são fabricados em cobre eletrolítico isolados com termocontrátil apropriado a cada nível de tensão e as conexões são prateadas por processo de deposição eletrolítica. Os barramentos são dimensionados para atendimento da corrente e do nível de curto-circuito que geram esforços térmicos e dinâmicos em cada cubículo. O dimensionamento é comprovado pelos ensaios de tipo.

Os cubículos possuem segregação LSC2B-PM entre seus compartimentos para elevar o índice de segurança da operação e manutenção. Além disto, o compartimento do barramento principal é segregado cubículo a cubículo criando-se uma proteção extra entre colunas adjacentes em caso de arco interno. A caixa de baixa tensão localizada na parte frontal e superior das colunas é completamente isolada dos demais compartimentos através de chapas de aço. Nela são montados os equipamentos para controle, proteção e comunicação requeridos em cada fornecimento.



Aplicações

Os cubículos de média tensão da Actemium possuem elevada aplicabilidade em distribuição e controle de sistemas de média tensão até 36kV, atendendo as seguintes aplicações:

  • Quadros de distribuição de cargas para subestações principais ou secundárias;
  • Partidas direta ou reversora de motores de média tensão;
  • Demais partidas como compensadoras ou estrela triângulo em média tensão;
  • Alimentadores de soft starter ou Inversores de frequência;
  • Alimentadores de banco de capacitores ou filtros de harmônicas;
  • Alimentadores de transformadores principais ou auxiliares;
  • Painéis de fechamento de delta;
  • Painéis para usinas, concessionárias e afins;
  • Demais cubículos necessários para distribuição, proteção e controle em média tensão.

Vantagens e Benefícios

  • Construção

    • Fabricação de chaparia, barramentos, montagem e testes de rotina com equipe e sede própria;
    • Conjuntos com ensaios de tipo atendendo a normas NBR IEC 62271-200;
    • Garantia da qualidade conforme ISO 9001;
    • Totalmente compartimentado LSC2B;
    • Cubículos de dimensões reduzidas totalmente isolados a ar sem necessidade de manipulação / controle de gases isolantes;
    • Totalmente testados e aprovados em relação à resistência ao arco interno até 50kA;
    • Atendimento as normas regulamentadoras de segurança, em especial a NR10;
    • Diversas configurações contendo equipamentos principais como disjuntores fixos / extraíveis, contatores fixos / extraíveis, seccionadoras fixas e TP’s fixos / extraíveis;
    • Opção de equipamentos de manobra (disjuntores ou contatores) com inserção / extração motorizada;
    • Pintura com opções de cores atendendo à padronização do cliente.

  • Operação

    • Sistemas de monitoramento de temperatura;
    • Facilidade de acesso para montagem, conexões e manutenção;
    • Fornecido com carrinho para manuseio dos equipamentos de manobra;
    • Ampliação fácil e rápida, devido a sua construção modular;
    • Manutenção reduzida;
    • Intertravamentos de segurança para evitar falhas de manobras ou acionamento com portas abertas;
    • Possibilidade de integração de marcas de componentes dos principais fabricantes atendendo a necessidade do cliente com o melhor custo-benefício;
    • Dutos de alívio de gases com opção de alívio interno à sala ou alívio externo conforme característica de instalação e / ou necessidade do cliente;
    • Opção de modelo para instalação ao tempo;

Segmentos de Mercado

Os cubículos de média tensão da Actemium possuem elevada aplicabilidade em distribuição e controle de sistemas de média tensão até 36kV, atendendo os seguintes mercados:
